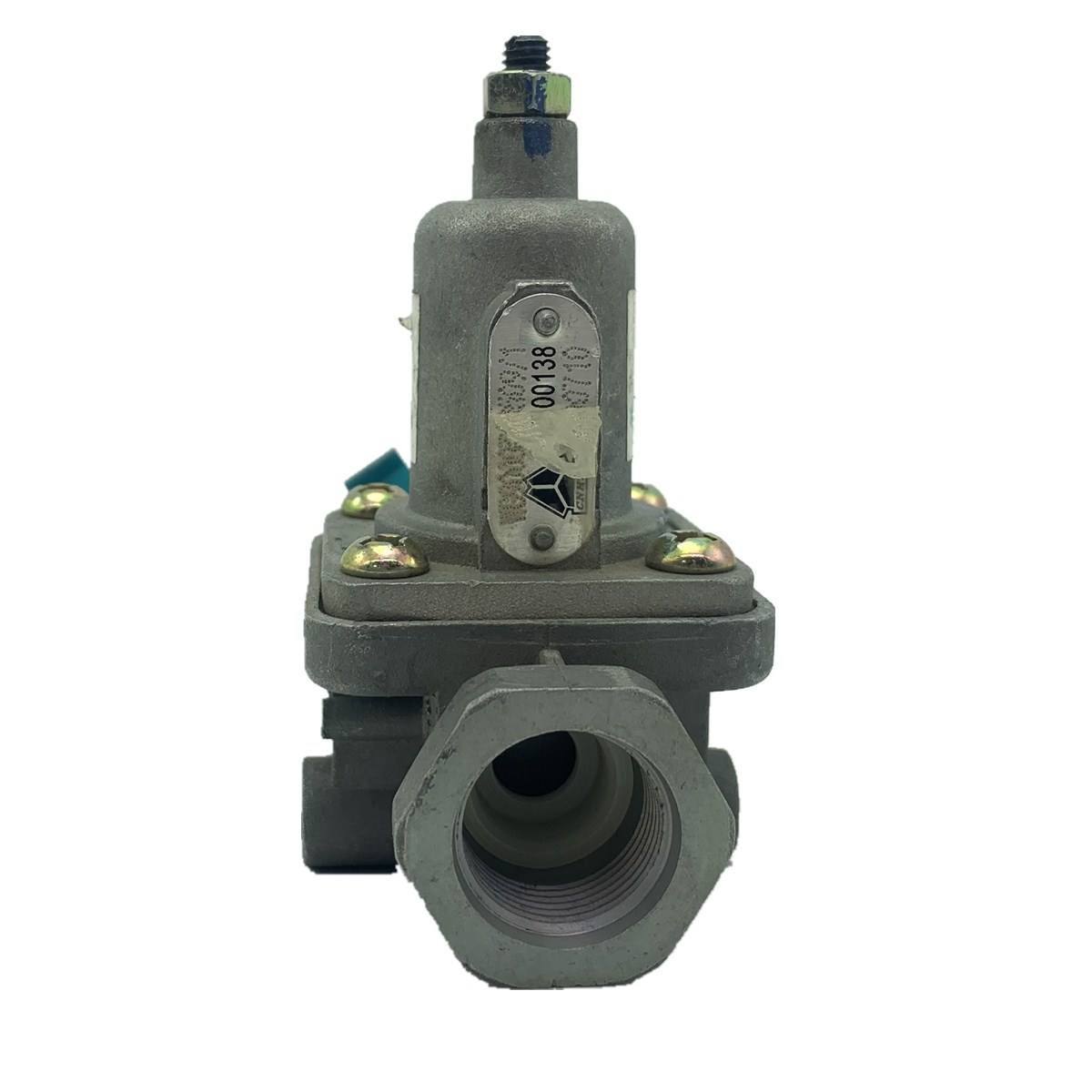

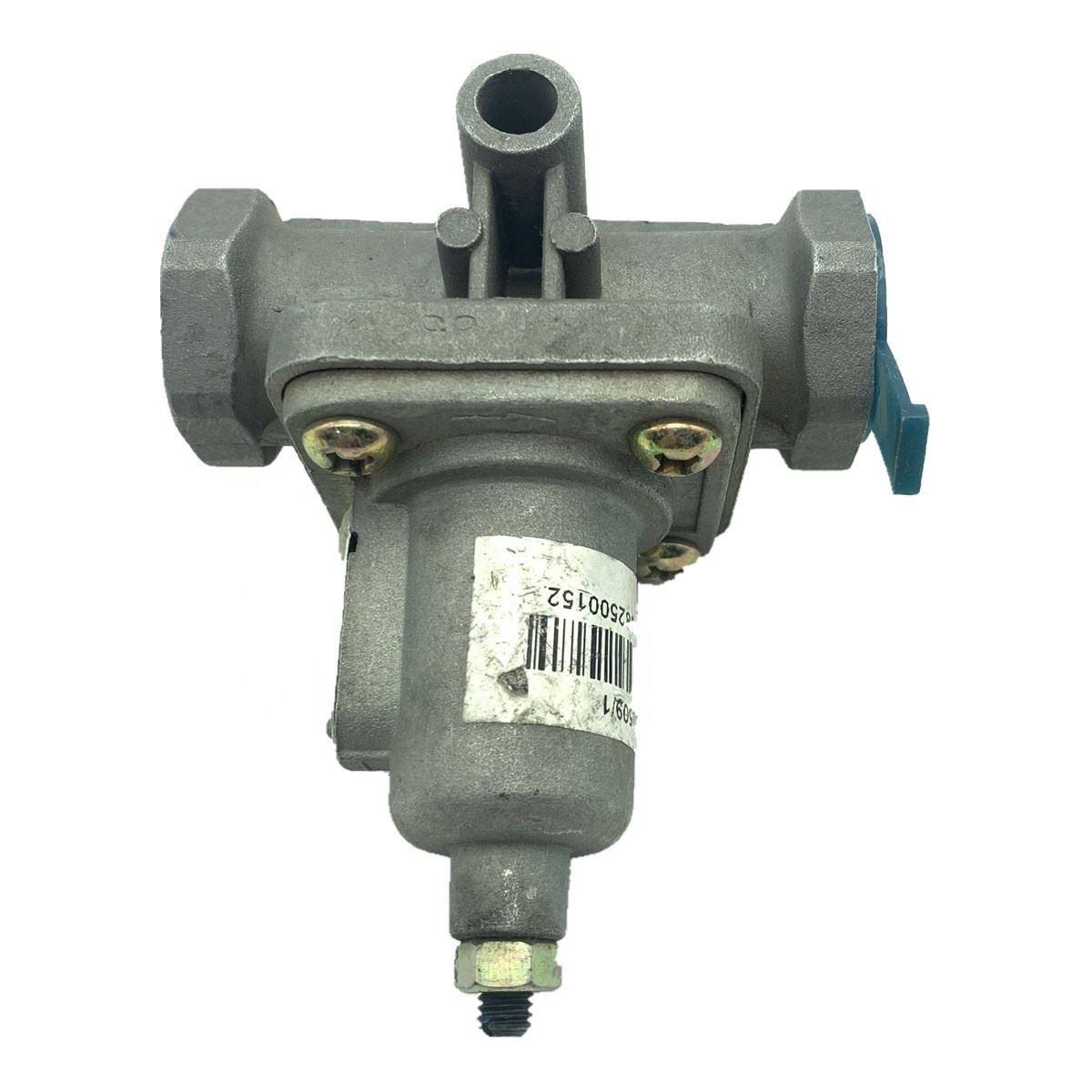

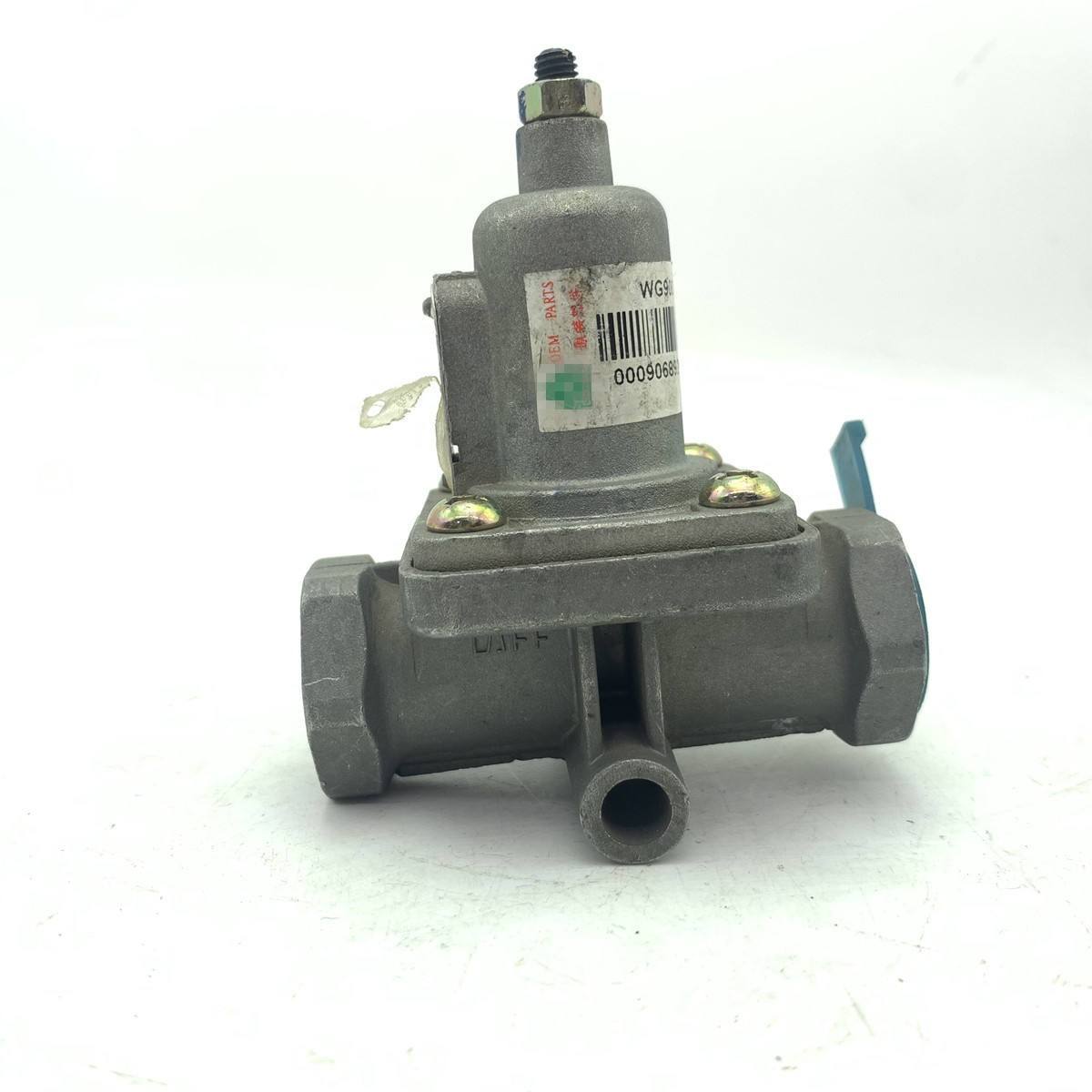

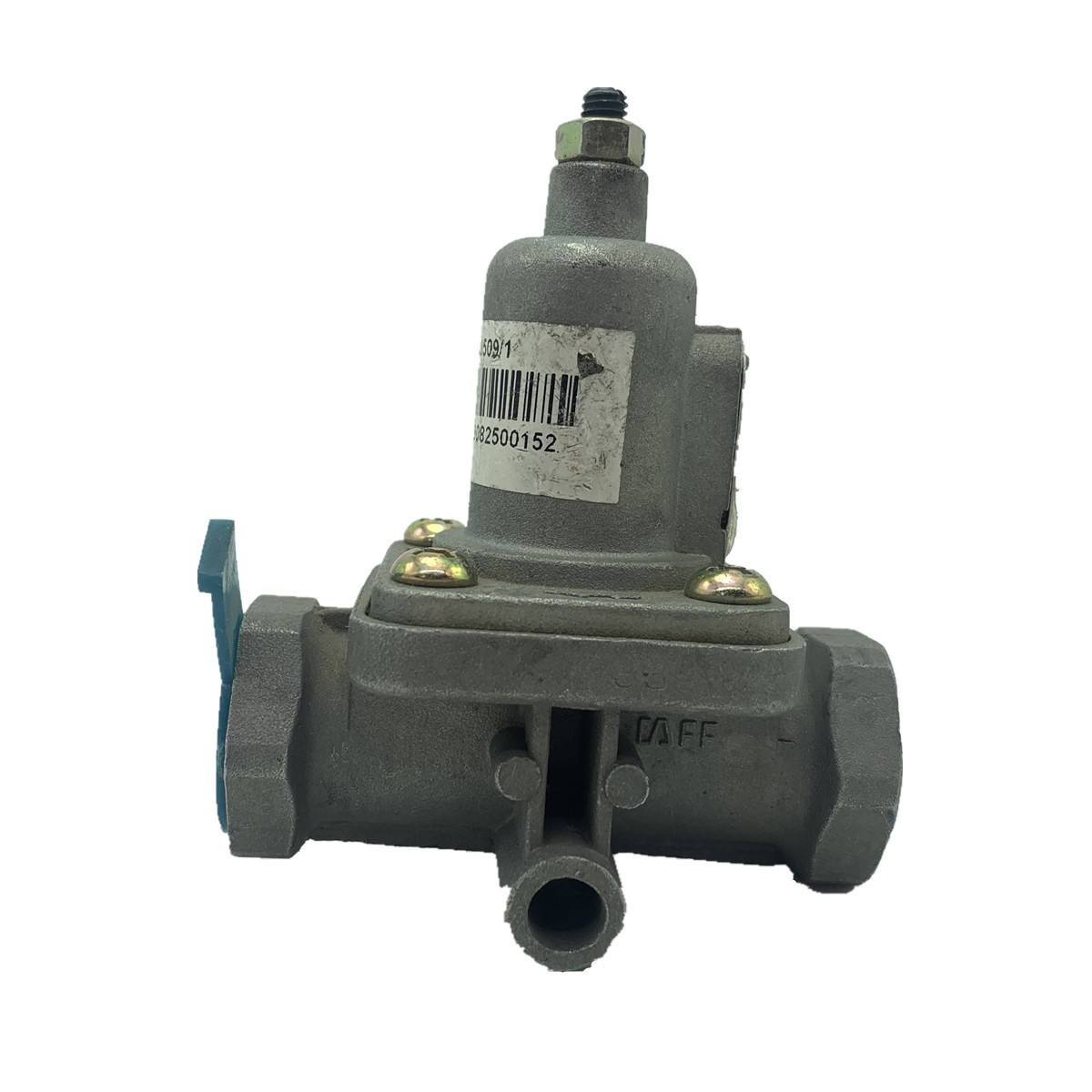

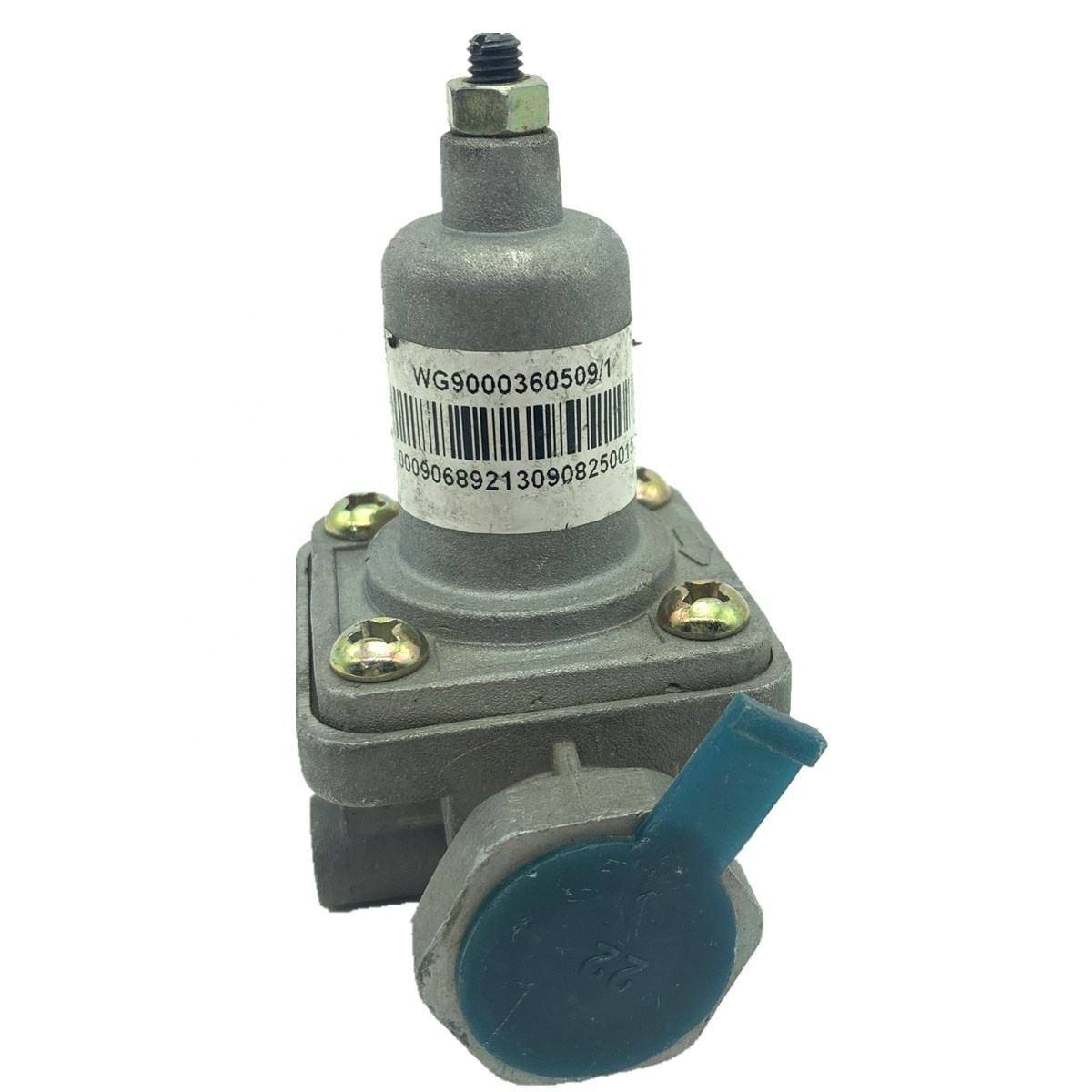

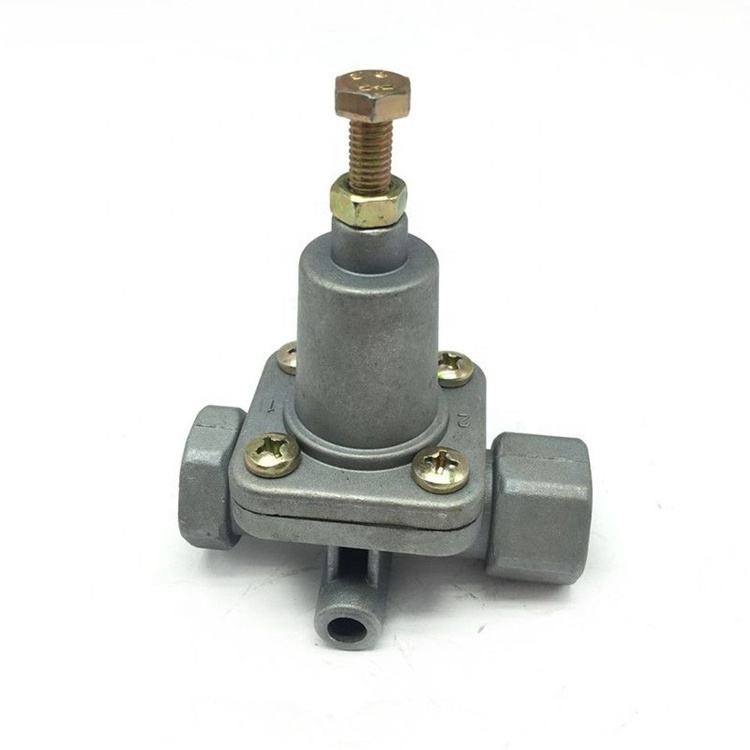

WG9000360509 Предпазен клапан за Sinotruk HOWO

Предпазният клапан WG9000360509 за Sinotruk HOWO е произведен в Китай предпазен компонент на въздушната спирачна система, предлаган от марката Skyond на глобални купувачи, произведен и доставен от производствената база в Джинан. Този клапан се монтира близо до въздушния резервоар или въздушния изсушител на камиони HOWO, като се активира автоматично, когато налягането в системата надвиши зададената граница, за да освободи излишния въздух и да предотврати повреда на тръбопроводите или компонентите от свръхналягане. Пасва на HOWO и други модели на Sinotruk. Резбата съвпада директно с фабричните портове, като не изисква адаптери или уплътнители за монтаж.

Спецификации на продукта

Рискове, ако предпазен клапан се повреди

Предпазният клапан не е бързоизносваща се част, но при повреда последствията са директни и сериозни.

Вентилът остана затворен

Резервоарът за въздух продължава да създава налягане над проектните граници, потенциално причинявайки разкъсване на линия или резервоар и незабавна загуба на налягане в спирачната система.

Вентилът се отваря преждевременно или не успява да се уплътни напълно

Задържащото налягане в системата пада, компресорът работи често (увеличавайки разхода на гориво) и усещането за педала на спирачката става трудно с намалена спирачна сила.

Пружинна умора, причиняваща промяна на налягането

Вентилът се отваря или под или над зададената си точка, или изпуска налягането твърде рано (намалявайки спирачния резерв) или твърде късно (поддържайки системата постоянно претоварена).

За операторите на автопаркове всяко забавяне на реакцията на спирачките, причинено от проблеми с въздушното налягане, е пряк проблем за безопасността. Предпазният клапан WG9000360509 за Sinotruk HOWO осигурява постоянна производителност: калибриран според стойностите на налягането на OEM, с пружини, проектирани за дълготрайна устойчивост на умора, гарантирайки, че клапанът се отваря и затваря при правилното налягане.

Как работи вътрешно клапанът?

Предпазният клапан WG9000360509 за Sinotruk HOWO е пружинен предпазен клапан, състоящ се от четири основни компонента: тяло, пружина, тарелка и уплътнения.

Принцип на работа:Системното налягане действа върху дъното на цилиндъра през входния отвор. Когато налягането е под зададената точка на пружината, пружината държи цилиндъра плътно към седалката; вентилът остава затворен. Когато налягането достигне зададената точка, въздушната сила преодолява предварителното натоварване на пружината, повдигайки цилиндъра и изхвърляйки излишния въздух през изпускателния отвор. Когато налягането спадне, пружината избутва цилиндъра назад, за да затвори клапана.

Този цикъл може да се случи стотици пъти по време на работа на автомобила. Пружинният материал и термичната обработка определят живота на умора; материалът на уплътнението определя дали вентилът се деформира или втвърдява при ниски/високи температури, засягайки целостта на уплътнението; прецизното прилягане на тарелката към седлото определя производителността при нулеви течове в затворено състояние.

Нашето проектно изискване: вентилът трябва да се задейства в рамките на ±5% от зададеното налягане, със скорост на изтичане под спецификацията след затваряне и дрейф на налягането при напукване на пружината в рамките на 3% след 100 000 цикъла.

Защо пружините и уплътненията са критични за качеството?

Точките на повреда в предпазния клапан са концентрирани в пружината и уплътненията.

Пролет:Изработен от легирана пружинна стомана, закалена и темперирана, с черен оксид или цинково покритие за устойчивост на корозия. Диаметърът на телта, броят на намотките и свободната дължина са прецизно изчислени за всяка степен на налягане, за да се осигури точно предварително натоварване. Легираната пружинна стомана предлага по-висока граница на еластичност и якост на умора от обикновената въглеродна стомана, като издържа на пластична деформация или счупване при чести цикли.

Уплътнения:Нитрил-бутадиен каучук (NBR) с работен температурен диапазон от -40°C до +100°C. NBR осигурява по-добра якост на опън и устойчивост на абразия от стандартната гума, издържаща на деформация или износване при удар с въздух под високо налягане. Дизайнът с двойно уплътнение съчетава О-пръстен (динамично уплътнение, когато цилиндърът се движи) и плоско уплътнение (статично уплътнение, когато вентилът е затворен), за да се постигне нулево изтичане в затворено състояние.

Тяло:Предлага се от сферографитен чугун или лят алуминий. Ковък чугун предлага висока якост и устойчивост на удар за приложения с голямо натоварване; алуминият е по-лек с по-добро разсейване на топлината, където теглото има значение. И двата материала получават антикорозионна обработка, преминавайки тестове със солен спрей от минимум 72 часа.

Процес на инспекция в Skyond

Всеки предпазен клапан WG9000360509 за Sinotruk HOWO преминава през следните проверки преди изпращане:

1. Изпитване под налягане на напукване.С помощта на специален стенд за изпитване на налягане със сгъстен въздух, налягането се увеличава постепенно, докато вентилът се отвори, като се записва налягането на пукнатини. За оценка от 0,6 MPa приемливият диапазон е 0,58–0,62 MPa; за 0,65MPa е 0,63–0,67MPa. Единици извън този диапазон се преработват.

2. Налягане при затваряне и тест за теч.След отваряне налягането се освобождава, докато клапанът се закрепи отново; налягането на затваряне се проверява за стабилност. След това вентилът се държи затворен за 30 секунди, докато се измерва скоростта на изтичане. Стандартът изисква скорост на изтичане ≤5mL/min след затваряне.

3. Тест за компресия на пружината.Произволни проби от пружини се тестват за ефективност на компресия/отскок при симулирани работни условия, като се проверява дали свободната дължина и работната височина са в рамките на проектните допустими отклонения.

4. Визуална проверка и проверка на резбата.Повърхността на тялото се проверява за пясъчни дупки или пукнатини; нишките се проверяват с измервателни уреди за движение/забрана.

Всички резултати от проверката се записват за всяка партида, като докладите се запазват за проследимост.

Удобство на монтажа

Предпазният клапан WG9000360509 за Sinotruk HOWO използва резби, идентични с оригиналните фабрични дизайни. Монтажът не изисква адаптери, лента с резби или течен уплътнител.

Процедура:Намерете монтажния порт на резервоара за въздух или въздушния изсушител, навийте ръчно вентила, докато резбите се захванат, след това затегнете със стандартен гаечен ключ до указания въртящ момент. Конструкцията на резбата е самоуплътняваща се – след като се завърти, заострената или плоска уплътнителна повърхност образува уплътнение с порта, без да се разчита на лента или паста за запълване на празнини.

Процес на подмяна:Намалете налягането във въздушния резервоар, отстранете стария клапан, почистете резбите на монтажния порт и уплътняващата повърхност, след което монтирайте новия клапан. Времето за смяна на един клапан е под 15 минути.

Възможност за персонализиране на OEM:Производство по чертежи, мостри или специални изисквания

Skyond не само доставя стандартни каталожни продукти, но също така приема OEM персонализирани поръчки. За клиенти със специални настройки на налягането, размери на портовете или изисквания за брандиране, ние предоставяме персонализиране от край до край от дизайна до масовото производство.

Процес на персонализиране:Клиентът предоставя чертежи на продукта, мостри или подробни спецификации.

Нашият технически екип оценява осъществимостта, потвърждавайки материалите, параметрите на налягането, процесите на обработка и други критични аспекти.

Произвеждат се мостри за тестване и одобрение от клиенти.

След одобрение на пробата започва масовото производство с възможност за пълен контрол на качеството.

Няколко чуждестранни клиенти вече си сътрудничат със Skyond по OEM проекти, със собствена марка, приложена към продуктовите повърхности за продажби на местния пазар. MOQ и времето за изпълнение на OEM поръчки се договарят въз основа на сложността на продукта.

Пълната гама от доставки на части за Sinotruk на Skyond

Предпазният клапан WG9000360509 за Sinotruk HOWO е само един продукт в портфолиото на Skyond. С 15-годишен опит в сектора на резервните части на Sinotruk, Skyond предлага пълна доставка на части, обхващащи двигатели, трансмисии, шасита и системи за каросерия.

Части на двигателя:цилиндрови блокове, глави, бутала, бутални пръстени, колянови валове, биели, клапани, горивни помпи, водни помпи, турбокомпресори и др.

Части на трансмисията:кутии, зъбни колела, синхронизатори, лагери, превключващи механизми, дискове на съединителя и притискателни дискове и др.

Части на шасито:рами, окачване, кормилни механизми, накрайници на кормилни щанги, спирачни барабани, спирачни дискове и др.

Части за поддръжка:филтри (маслен, горивен, въздушен), накладки, ремъци, обтегачи и др.

Всички части се предлагат както в оригинални OEM, така и във висококачествени резервни части, за да отговарят на различните пазарни нужди и бюджети за доставка. Масовите поръчки получават по-добра единична цена – поръчките на едро са добре дошли.

Защо да доставяте вашите HOWO части от Skyond?

1. Петнадесет години целенасочен опит. Skyond работи в сектора на частите за тежкотоварни камиони и строителни машини от 15 години, изграждайки дълбоко познаване на пълната продуктова линия на Sinotruk от вътрешните части на двигателя до компонентите на шасито и частите на въздушната спирачна система като предпазния клапан WG9000360509. Това означава по-бързо идентифициране на правилната част за вашия автомобил и по-малко грешки при поръчка.

2. Намира се в родния град на Sinotruk. Нашата фабрика и склад са базирани в Jinan, градът на централата на Sinotruk. Това ни дава директен достъп до точни спецификации и оригинални референтни проби и ни позволява бързо да преместваме инвентара без дълги срокове за изпълнение, причинени от многостепенни канали за дистрибуция. Повечето поръчки се доставят в рамките на 7–45 дни след плащането.

3. Готов за глобална доставка. Изнасяме редовно за Русия, Централна Азия, Югоизточна Азия, Африка, Южна Америка и извън тях. Нашият логистичен екип има опит в товаренето на контейнери, митническата документация и маршрутизирането до основните пристанища. Независимо дали имате нужда от един вентил или пълен контейнер със смесени части, ние се грижим за транспортната страна, така че да не се налага.

4. Един доставчик, хиляди части. Освен предпазния клапан WG9000360509, Skyond складира и доставя части за двигатели, трансмисионни компоненти, части на шасито, филтри, спирачни накладки, ремъци и други общо над 130 000 артикула. Поръчването на множество типове части от един източник намалява работното ви натоварване и консолидира доставките.

Директно следпродажбено обслужване. Ако пристигне продукт с потвърден проблем с качеството, ние ремонтираме, заменяме или възстановяваме сумата. Без спорове, без продължителни забавяния. Ние стоим зад това, което изпращаме.
