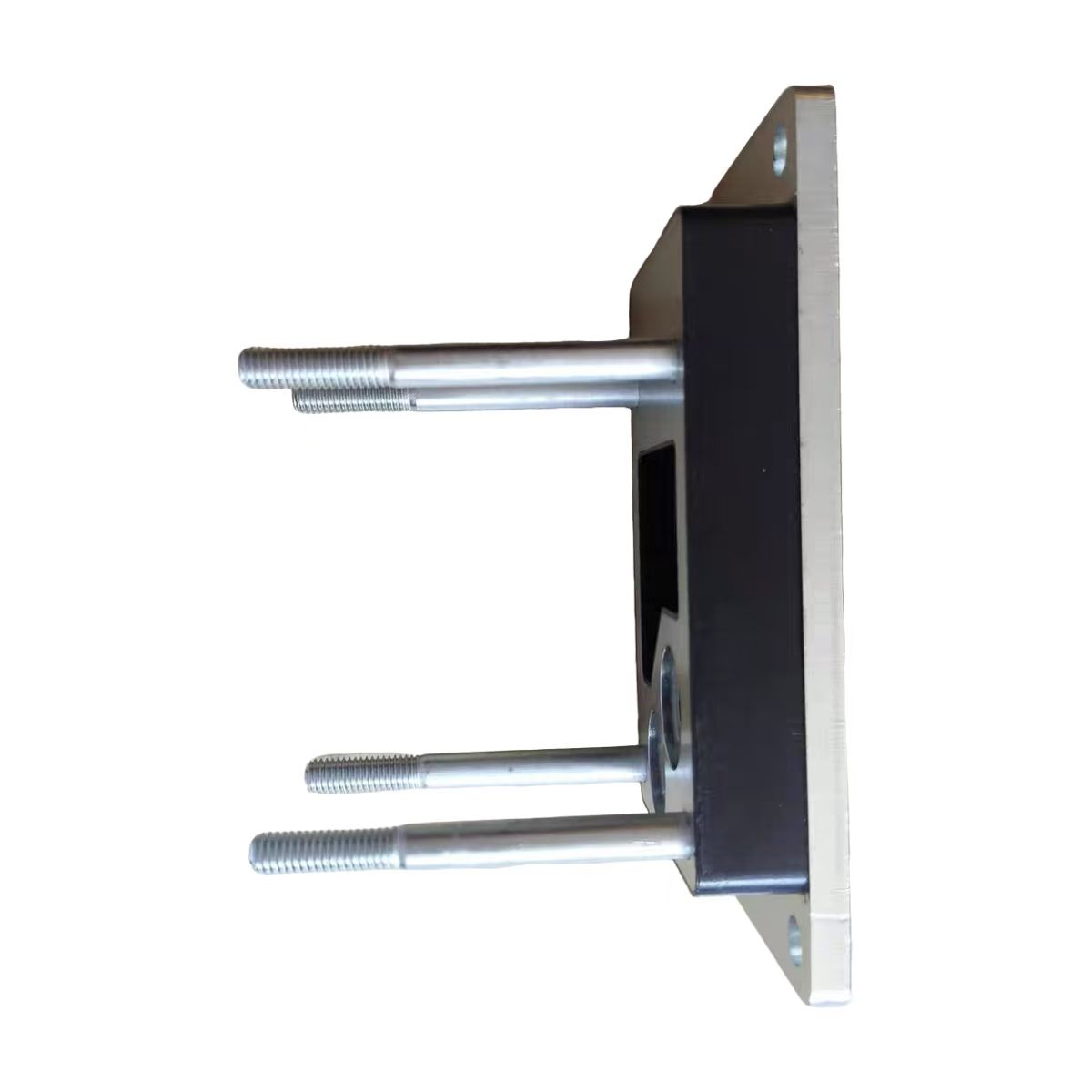

БЪРЗА хидравлична ретардерна амортисьорна плоча за камион Shacman

Амортисьорната плоча за хидравличен ретардер FAST за камион Shacman е монтажен и защитен компонент, доставен от Skyond, произведен в нашето съоръжение в Китай. Тази амортисьорна плоча е предназначена за пневматичния пропорционален контролен клапан на хидравлични ретардерни системи FAST, често срещани в тежкотоварни камиони Shacman, включително сериите X5000, X6000 и M3000S, както и други марки, оборудвани с FAST ретардери, като Sinotruk HOWO, Yutong и Yaxing. Амортисьорната плоча на ретардера се монтира директно върху модула на тялото на контролния клапан, закрепвайки пропорционалния клапан, който регулира налягането на въздуха, влизащ в масления картер на ретардера. Този контрол на налягането определя потока на маслото в работната камера, което от своя страна управлява спирачния момент. Износена или липсваща амортизираща плоча позволява на прекомерните вибрации да достигнат до прецизния клапан, което води до нестабилно спиране, забавено зацепване или пълна повреда на клапана. Замяната му с амортисьорната плоча на ретардера възстановява стабилната работа на клапана и постоянната хидравлична сила за по-безопасно забавяне на автомобила.

Предимства на продукта

Предпазва пропорционалния вентил срещу вибрации.

Хидравличната амортисьорна плоча FAST за камион Shacman държи електромагнитния пропорционален клапан здраво към тялото на ретардерния клапан. Това предотвратява движението на клапана или изкривяването на сигнала, причинено от вибрации на пътя и подскачане на превозното средство, като гарантира, че ретардерът реагира последователно на командите на водача.

Удължава живота на компонентите.

Като абсорбира енергията на удара и вибрациите, преди да достигне пропорционалния клапан, амортизиращата плоча намалява износването на вътрешните компоненти на клапана като макара, пружини и соленоиди. Това означава по-дълги сервизни интервали и по-малко смени на клапани през целия живот на автомобила.

Композитна конструкция метал-каучук.

Стоманената плоча осигурява твърд монтаж и прецизно позициониране на клапана, докато залепеният гумен слой абсорбира високочестотните вибрации. Този интегриран дизайн елиминира необходимостта от отделни монтажни скоби и изолатори, опростявайки монтажа на вентила и намалявайки потенциалните точки на повреда.

Запазва основните спирачни предимства на ретардера.

Стабилният пропорционален клапан позволява на ретардера да осигури пълния си спирачен потенциал, забавяне без износване, постоянна работа без термично избледняване и намалено напрежение върху работните спирачки и гумите. За операторите на автопаркове това означава по-ниски разходи за поддръжка и подобрена икономия на гориво.

Директна OEM подмяна.

Монтажните отвори, дебелината на плочата и общите размери отговарят на спецификациите на оригиналното оборудване. Монтажът не изисква модификация на тялото на вентила или околните компоненти.

Ключови спецификации

Каква е ролята на затихването?

Хидравличната амортисьорна плоча FAST за камион Shacman изпълнява три основни функции в системата за управление на ретардера:

Сигурен монтаж. Плочата закрепва здраво електромагнитния пропорционален клапан към тялото на ретардерния клапан. Тази механична фиксация предотвратява изместването или разхлабването на клапана при вибрации на превозното средство, като поддържа прецизно подравняване между клапана и неговите пневматични и електрически връзки.

Амортизиране на вибрациите.Интегрираният гумен слой абсорбира и разсейва ударната и вибрационна енергия от пътя и задвижването. Без това затихване, вибрациите биха се предали директно към вътрешните компоненти на клапана, макарата, пружините и соленоидите, причинявайки преждевременно износване, нестабилна реакция или пълна повреда.

Защита на целостта на сигнала.Като изолира клапана от вибрации, демпфиращата плоча на ретардера предотвратява достигането на фалшиви сигнали или изкривяване на сигнала до електронния блок за управление. Пропорционалният клапан разчита на прецизни електрически сигнали от ECU за регулиране на въздушното налягане. Отскачането на контактите, предизвикано от вибрации, или прекъсващите връзки могат да накарат ECU да интерпретира погрешно положението на клапана, което води до неправилно прилагане на спирачния момент.

За водача това означава предсказуема, линейна спирачна реакция във всички режими на работа на ретардера от функцията за спускане с постоянна скорост до режимите на пълно задействане на спирачката.

Относно изграждането на продукта

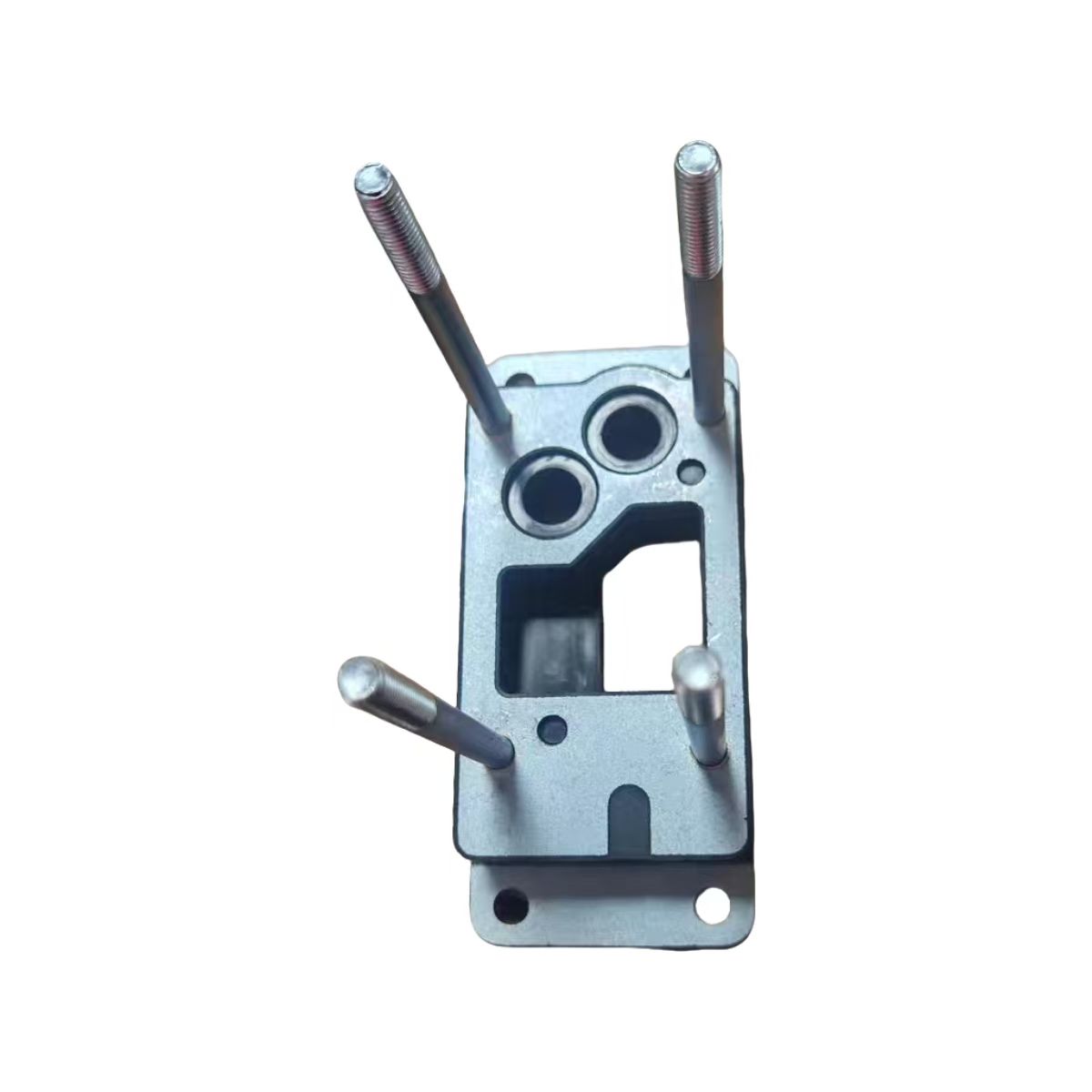

Тази амортисьорна плоча на забавителя има композитна конструкция: плоча от въглеродна стомана Q235, свързана с гумен амортисьорен слой.

Плоча от въглеродна стомана Q235.Тази структурна стомана осигурява твърдостта, необходима за сигурно монтиране на пропорционалния вентил. Издържа на огъване и деформация под силата на затягане на монтажните болтове и вибрационните натоварвания от превозното средство. Стоманената плоча поддържа прецизната ориентация на клапана спрямо тялото на клапана, като гарантира, че пневматичните и електрическите връзки остават подравнени.

Гумен амортизиращ слой.Еластомерният слой абсорбира високочестотната вибрационна енергия и я преобразува в топлина, която се разсейва през плочата. Тази каучукова смес е формулирана така, че да поддържа своите амортисьорни свойства в температурния диапазон, срещан при работа на тежки камиони от студени стартове през зимата до продължителна топлина от системата за забавяне по време на дълги спускания.

Предимство на композитния дизайн.Чрез свързване на метал и гума в едно цяло, демпфериращата плоча осигурява както структурен монтаж, така и изолация на вибрациите в един компактен компонент. Това елиминира необходимостта от отделни монтажни скоби и гумени изолатори, опростявайки монтажа на клапана и намалявайки потенциалните точки на повреда.

Съвместими модели ретардери и приложения в превозни средства

Амортисьорната плоча за хидравличен ретардер FAST за камион Shacman е съвместима с пълната гама модели хидравлични ретардери FAST:

1. FH400B (серийно свързване). Монтира се в съответствие с трансмисията, подходящ за превозни средства, където пространството позволява сериен монтаж.

2. FH240B. Компактен модел с серийно свързване за приложения с по-ниски конски сили.

3. FHB320B (паралелно свързване). Монтира се успоредно на трансмисията, запазвайки интерфейса за отвеждане на мощност (PTO).

4. FHB400B. Модел с паралелна връзка с по-висок капацитет.

Тези модели ретардери са фабрично монтирани или монтирани от дилър на:

1. Shacman X5000, X6000, M3000S и други тежки камиони Shacman

2. Серия Sinotruk HOWO

3. Автобуси и междуградски автобуси Yutong и Yaxing

4. Други марки търговски превозни средства, използващи ретардери FAST

За сервизи и оператори на автопаркове, плочата за демпфиране на ретардер осигурява един SKU, който покрива множество модели ретардери и приложения на превозни средства, опростявайки управлението на инвентара.

Монтаж и поддръжка

Смяната на демпферната плоча на ретардера изисква внимание към детайла:

Препоръчва се професионален монтаж

Работата включва разглобяване на тялото на контролния клапан на ретардера. Препоръчваме техник с опит в обслужването на FAST ретардер да извърши подмяната.

Спецификация на въртящия момент

Монтажните болтове трябва да бъдат затегнати до определения въртящ момент с помощта на динамометричен ключ. Прекомерното затягане може да повреди тялото на клапана или демпферната плоча; недостатъчното затягане позволява движение и вибрации.

Проверете свързаните компоненти

При отстранен клапан проверете самия пропорционален клапан за повреди. Проверете уплътнението на О-пръстена за твърдост, напукване или деформация и сменете, ако е необходимо.

Функционален тест след монтаж

След повторно сглобяване тествайте ретардера при всички режими на работа с постоянна скорост и всеки етап на спиране, за да потвърдите нормалната спирачна сила и липсата на изтичане на въздух или масло.

Повечето инсталации могат да бъдат извършени за по-малко от един час от опитен техник.

Как Skyond контролира и тества качеството?

Всяка амортисьорна плоча за хидравличен ретардер FAST за камион Shacman, доставена от Skyond, се проверява преди изпращане:

Проверка на размерите.Местоположението на монтажните отвори на плочата, дебелината и общите размери се проверяват спрямо спецификациите на OEM, за да се гарантира правилното монтиране.

Целостта на гумената връзка. Гуменият слой се проверява за правилно свързване към стоманената плоча, без кухини или разделяне.

Повърхностно покритие.Стоманената плоча се проверява за неравности, остри ръбове или корозия, които биха могли да повлияят на монтажа или експлоатационния живот.

Тестване на проби. Произволни проби от всяка партида се подлагат на тестове за компресия и вибрации, за да се провери ефективността на амортизиране.

Разширено производство в Skyond

Skyond управлява модерно производствено съоръжение, оборудвано с прецизни машини и автоматизирани производствени линии. Нашата фабрика е в състояние да произведе FAST хидравличен ретардер демпферираща плоча за камион Shacman и други прецизни компоненти по последователни стандарти за качество.

Прецизна CNC обработка. Нашето CNC оборудване се справя с рязането и оформянето на метални компоненти по точни спецификации. За амортисьорната плоча това гарантира точно местоположение на монтажните отвори, постоянна дебелина на плочата и правилно монтиране към тялото на клапана. Точността на размерите пряко влияе върху лекотата на монтажа и способността на плочата да поддържа центровката на клапана при вибрации.

Автоматизиран монтаж и контрол на качеството. Автоматизираните процеси намаляват човешките грешки и осигуряват постоянно качество на изработката в производствените серии. Всяка партида се подлага на проверка на няколко етапа, от проверка на суровината до тестване на готовия продукт.

Специална линия за залепване на каучук. Гуменият амортизиращ слой е залепен към стоманената плоча чрез контролирани процеси, които осигуряват правилно залепване без кухини или разслояване. Тази цялост на свързване е от решаващо значение за ефективността на потискане на вибрациите на плочата през нейния експлоатационен живот.

Оборудване за тестване. Инструменти за измерване с висока точност и електрически тестери проверяват работата на продукта при симулирани работни условия. Произволни проби от всяка партида се подлагат на тестове за компресия и вибрации, за да се потвърди, че характеристиките на затихване отговарят на спецификациите.

Производствен капацитет. Нашето съоръжение поддържа широкомащабно производство, за да отговори на груповите поръчки, като същевременно поддържа постоянно качество. За оператори на автопаркове и търговски дружества, изискващи обемни доставки, ние можем съответно да мащабираме производството.

Глобална доставка и логистика

Skyond изнася за Русия, Централна Азия, Югоизточна Азия, Африка, Южна Америка и други региони. Нашият логистичен екип се занимава с:

1. Зареждане на контейнер с подходящо закрепване за предотвратяване на щети по време на транспортиране

2. Митническа документация за безпроблемно освобождаване

3. Маршрутизиране до главните пристанища за ефективна международна доставка

Повечето нормални поръчки за FAST хидравличен ретардер демпферираща плоча за Shacman Truck се доставят в рамките на 7-45 дни след потвърждение на плащането. За клиенти с редовни изисквания можем да организираме планирани пратки или да поддържаме инвентар в складовете на спедитора за по-бърза доставка.

Често задавани въпроси

Q1: Кои номера на части отговарят на тази амортисьорна плоча?

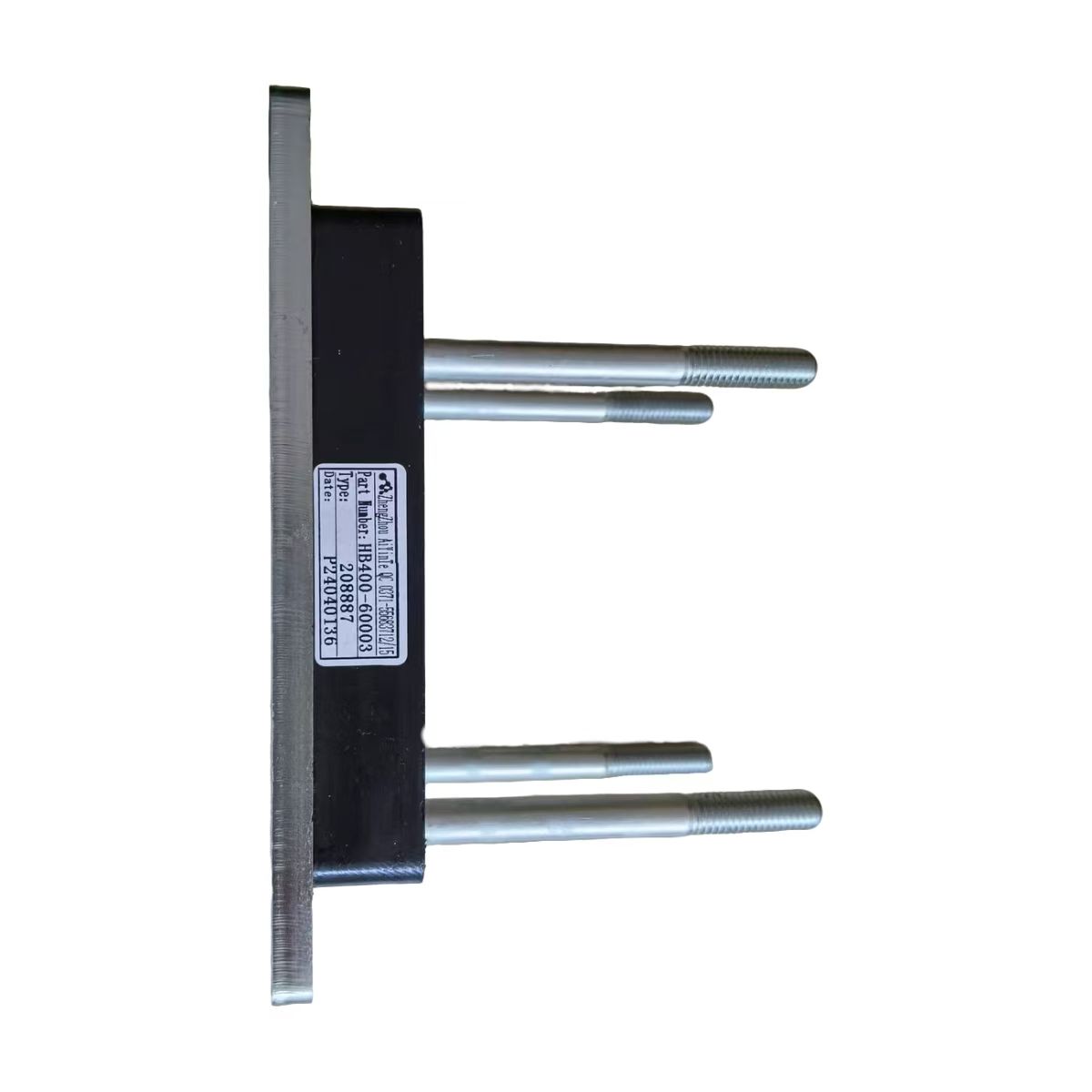

Амортисьорната плоча се предлага като HB400-60003 и HB400-60002. Пълният комплект пропорционален вентил с демпферна плоча е HB400-60001.

Q2: Как да потвърдя, че тази демпферна плоча пасва на моя камион?

Проверете модела на ретардера на идентификационната табела на тялото на ретардера. Съвместимите модели включват FH400B, FH240B, FHB320B и FHB400B. Като алтернатива, предоставете VIN на вашия доставчик за точно съвпадение в електронния каталог на части на FAST или Shacman.

Q3: Какво трябва да сменя заедно с демпферната плоча?

Проверете пропорционалния клапан за повреди. Проверете уплътнението на О-пръстена за стареене или износване и го сменете, ако е необходимо.

Q4: Мога ли да инсталирам това сам?

Работата включва тялото на контролния клапан на ретардера. Препоръчваме монтаж от техник с опит в сервизното обслужване на FAST ретардер, за да се гарантира правилен въртящ момент и функционално тестване.
