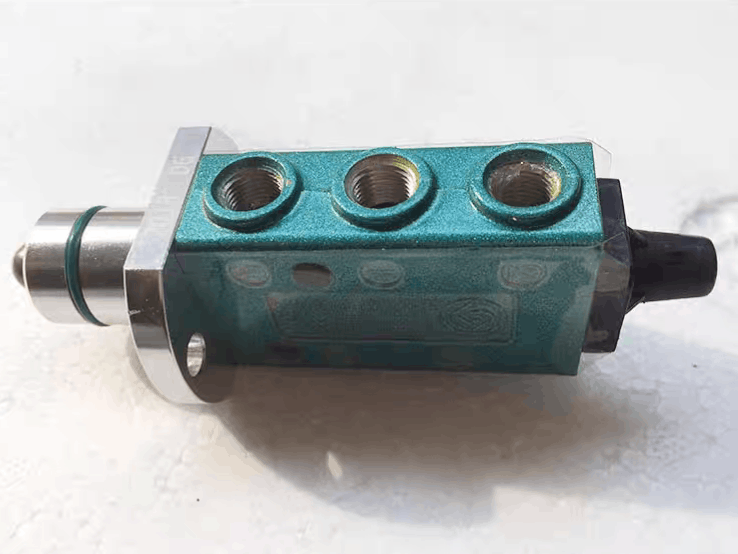

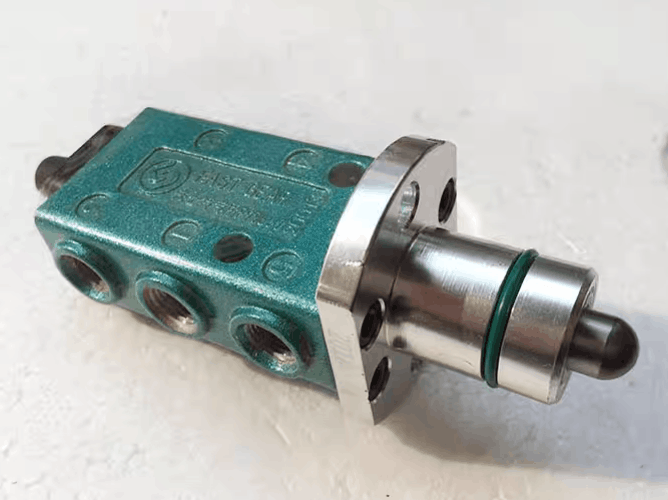

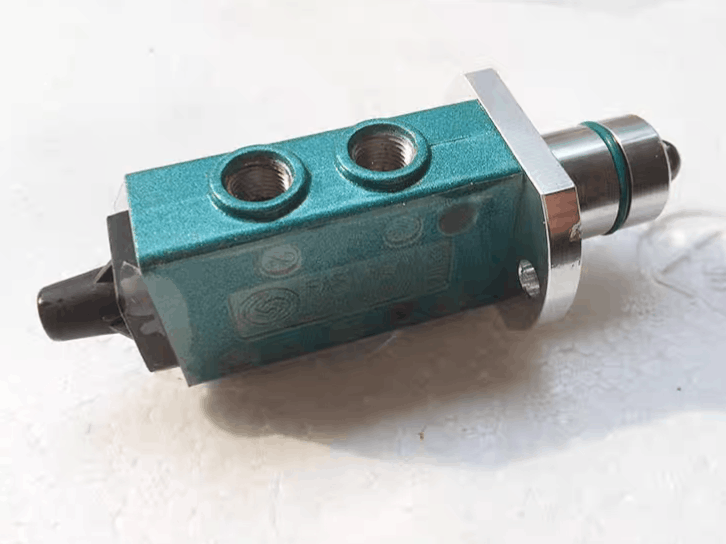

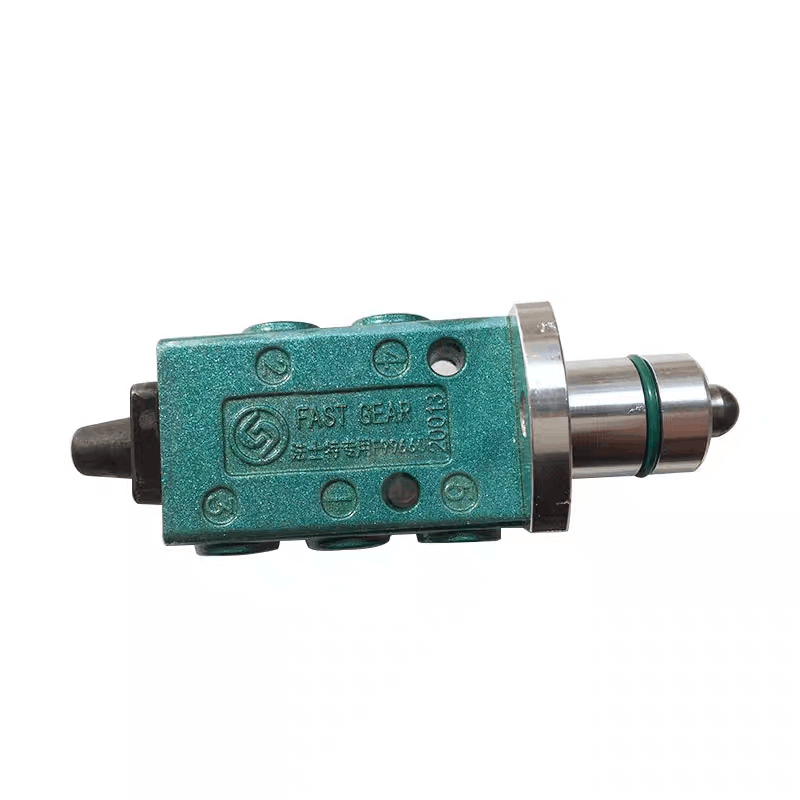

Регулиращ вентил за бърза скоростна кутия за камион F99660

Skyond Truck Fast Gearbox Air Control Regulating Valve F99660 е двоен H клапан като основен компонент в системите за пневматично управление на превключването на трансмисиите FAST, често срещани при Shacman F3000, X3000, HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi и други марки тежкотоварни камиони. Регулиращият вентил за управление на въздуха на скоростната кутия управлява пневматичното разпределение на налягането, което позволява синхронизирано превключване между спомагателната и основната секции на скоростната кутия. Когато този клапан се повреди, въздушната верига остава отворена и вилката за превключване се заключва в един диапазон, което прави невъзможна нормалната смяна на предавките. Замяната му с регулиращия клапан за управление на въздуха на скоростната кутия възстановява правилното пневматично управление и надеждното превключване на обхвата.

 Основна функция

Регулиращият вентил F99660 за бърза скоростна кутия на камиона често се нарича двоен H клапан или двупосочен H клапан. Това е пневматичен превключвател, който насочва въздух под налягане към цилиндъра на скоростната кутия, позволявайки механичния преход между предавки с висок и нисък диапазон по време на работа.

Вентилът съдържа два независими канала за преминаване на въздух:

Въздушна верига с нисък диапазон. Управлява включването на предавки от 1 до 4.

Въздушна верига с висок обхват. Работи със секцията на спомагателната скоростна кутия за включване на предавки от 5 до 8 и по-високи.

Когато водачът премести скоростния лост наляво или надясно, сферичното плъзгащо се бутало или макарата на клапана се движат съответно. Преместването в позиция за нисък диапазон прибира буталото и отваря въздушната верига за нисък диапазон. Преместването в позиция за висок обхват позволява на макарата да се удължи под силата на пружината, отваряйки въздушната верига за висок обхват. Това синхронизира превключването на основната кутия с превключването на обхвата на спомагателната кутия, завършвайки смяната на предавките с едно безпроблемно движение.

Характеристики на продукта

Устойчиво висококачествено уплътнение.

 Регулиращият вентил F99660 за бърза скоростна кутия на камиона използва специализирани гумени уплътнения, предназначени за дългосрочно задържане на въздушното налягане. Този материал е устойчив на втвърдяване и напукване, което причинява постоянно изтичане на въздух в пневматичните системи, намалявайки необходимостта от чести смени на клапаните.

Прецизно обработен корпус.

Тялото на клапана е произведено с строги допуски, за да се гарантира, че всички вътрешни пътища и портове са подравнени правилно. Тази прецизност предотвратява залепването на вътрешното бутало, като гарантира, че скоростната кутия превключва между диапазоните без колебание. Постоянната реакция на клапаните означава по-плавно включване на предавките и по-малко умора на водача.

Устойчивост на вибрации и прах.

Здравият структурен дизайн е специално оптимизиран за тежкотоварни камиони, работещи на строителни площадки и минни дейности. Той поддържа постоянна производителност на регулиране, дори когато е изложен на високочестотни вибрации и замърсявания от околната среда - условия, които бързо разграждат долните клапани.

Ефективна поддръжка.

С високо съотношение цена-производителност, този клапан помага на операторите да намалят честите разходи за ремонт. Неговият надежден експлоатационен живот удължава интервала между услугите на трансмисията, като поддържа камиона на пътя за по-дълги периоди и намалява времето за престой.

Директна OEM подмяна.

Монтажните размери, конфигурацията на портовете и спецификациите на резбата отговарят на стандартите за оригинално оборудване. Инсталирането не изисква модификация на трансмисията или съществуващите въздушни линии.

Основна информация

Монтаж и ежедневна поддръжка

Регулиращият вентил F99660 за бърз контрол на скоростната кутия на камиона е монтиран от едната страна на модула на горния капак на трансмисията, свързан към въздушните линии Double H. Замяната изисква внимание към няколко фактора:

Потвърдете номера на частта.Уверете се, че новият клапан е F99660. Поръчването само по модел превозно средство носи риск, който винаги се проверява спрямо спецификацията на трансмисията.

Проверете свързаните компоненти.Когато сменяте клапана, проверете модула на горния капак и въздушните линии Double H за стареене или повреда. Износени въздуховоди или повреден капак могат да причинят постоянни проблеми дори с нов клапан.

Препоръчва се професионален монтаж.Работата включва трансмисионната пневматична система. Препоръчваме инсталиране от техник с опит в обслужването на FAST трансмисия, за да се осигури правилно насочване и запечатване.

Проверете настройката на скоростния лост.Ако проблемите с превключването продължават след инсталирането, проверете дали позицията на скоростния лост е правилно регулирана. Неправилното подравняване на лоста може да попречи на пълното задействане на клапана.

Функционален тест.След монтажа тествайте всички диапазони на предавки, за да потвърдите правилното зацепване и слушайте за нормални звуци от изпускателната система по време на превключване.

Тест и контрол на качеството

Skyond управлява модерно производствено съоръжение, оборудвано с модерна производствена технология и строги стандарти за качество.

Параметри на тестване. Всеки клапан е тестван за:

1. Целостта на пневматичното уплътнение при работно налягане

2. Вътрешно движение на буталото и функция на възвратна пружина

3. Подравняване на портовете и характеристики на потока

4. Състояние на резбата и монтажни размери

Пълно покритие на веригата за доставки

Освен регулиращия клапан за управление на въздуха F99660 за бърза скоростна кутия за камиони, Skyond предлага широка гама от части на Shacman и Sinotruk.

Компоненти на трансмисията:Възли на скоростни кутии, синхронизатори, превключващи вилки и пневматични контролни клапани.

Части на двигателя: Комплекти за основен ремонт, бутала, цилиндрови глави, горивни инжектори и компоненти на турбокомпресора.

Кабина и шаси: Възли на кабината, компоненти на окачването и части на кормилното управление.

Елементи за поддръжка: Професионални филтри, дискове на съединителя и тежки спирачни накладки.

Пълната ни продуктова гама позволява на клиентите да консолидират поръчките и да намалят разходите за управление на доставчиците. Търговските компании могат да доставят множество продуктови линии от един доставчик, опростявайки логистиката и управлението на инвентара.

Производствен капацитет и ефективност на веригата за доставки

Skyond поддържа постоянна способност за производство и доставка за клапан F99660 и други пневматични компоненти.

1. Производствен капацитет. Нашето съоръжение работи с CNC обработка, автоматизирано сглобяване и роботизирани линии за заваряване. Месечният производствен капацитет за пневматични контролни клапани надхвърля 10 000 единици, поддържайки както малки партиди, така и обемни поръчки.

2. Инвентаризация на суровините. Ние съхраняваме материали за корпуса, гумени уплътнения и пружинни компоненти, за да избегнем производствени забавяния. Това гарантира, че можем да започнем производството веднага след потвърждаване на поръчката.

3. Гаранция за качество. Всеки клапан се тества за целостта на уплътнението, движението на буталото и потока на порта преди опаковането. Произволни проби от всяка партида се подлагат на продължителни циклични тестове, за да се потвърди издръжливостта.

4. Склад и логистика. Нашият склад от 10 000 m² използва цифрова система за инвентаризация, която проследява частите по местоположение и дата на ротация. Повечето поръчки се избират и опаковат в рамките на 48 часа след потвърждаване на плащането.

5. Смесено товарене на контейнери. Освен клапана F99660, ние можем да включим други части от нашия каталог, филтри, спирачни накладки, компоненти на съединителя в същия контейнер, намалявайки общите ви разходи за транспорт и опростявайки митническото освобождаване.

6. Планирани пратки. За оператори на автопаркове и търговски дружества с редовни изисквания можем да организираме доставки по график, за да съответстват на вашите цикли на поддръжка или снабдяване, намалявайки необходимостта от спешни поръчки.

ЧЗВ

Въпрос 1: С кои превозни средства е съвместим регулиращият вентил F99660 на бързата скоростна кутия за камиони?

Съвместим е с Shacman F3000, X3000, Sinotruk HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi и други марки тежки камиони, оборудвани с FAST трансмисии. Винаги потвърждавайте вашия модел трансмисия, преди да поръчате.

Q2: Какво се случва, когато двойният H клапан се повреди?

Въздушната верига остава отворена и скоростната вилка се заключва в един диапазон, който е или висок, или нисък, което прави нормалната смяна на предавките невъзможна. Клапанът може също да развие изтичане на въздух или да не успее да насочи въздух към правилния порт на цилиндъра.

Q3: Как да диагностицирам дефектен двоен H клапан?

Проверете за непрекъснато изпускане от клапана. Тествайте превключването между обхватите, докато слушате за нормални звуци от изгорелите газове. Ако вентилът не реагира или трансмисията остава в един диапазон, клапанът е основният заподозрян. Също така проверете уплътненията на цилиндъра за превключване на диапазона, тъй като течът от цилиндъра може да имитира повреда на клапана.

Q4: Трябва ли да сменя други части, когато инсталирам нов клапан?

да Проверете модула на горния капак и въздушните линии Double H за стареене или повреда. Проверете настройката на скоростния лост, неправилното подравняване може да попречи на пълното задействане на клапана. Сменете всички износени компоненти, за да сте сигурни, че новият клапан работи по предназначение.

Започнете поръчката на вашия клапан F99660

Кажете ни от какво се нуждаете и ние ще се погрижим за останалото.

Предоставете подробности за вашата поръчка. Изпратете ни продуктов код F99660 и необходимото количество. За групови поръчки ще предоставим ценообразуване на нива въз основа на обема.

Получете оферта в рамките на 24 часа. Нашият екип отговаря с потвърдени цени, текуща наличност на склад и очаквани дати за доставка.

Потвърдете и ние изпращаме. След потвърждение на плащането повечето поръчки напускат нашия склад в рамките на 7-45 дни. Ние се занимаваме с логистиката — товарене на контейнери, митническа документация и маршрут до вашето пристанище.
